슬기로운 '직생'이란?
'직접생산확인증명서' 는 중소기업이 중소기업자간 경쟁제품을 가지고 공공구매 시장에 입찰하기위해 반드시 받아야하는 증명서입니다. 적합/부적합 판정 조사관으로 현장 방문한 제조/서비스 공장의 주변 맛집과 유적 등을 탐방하는 생활입니다. '재미있고 즐겁게 일을 즐기자'는 의미입니다.
현장조사 세부제품은 ?
전기 제품군에 속하는'수도미터와 유량계' 입니다. 공부해야죠! 공부끝내고 밥먹으로 가야합니다.^^
| 제품군 | 경쟁제품군 | 세부제품군 |
| 전기 | 유체측정용기기 | 수도미터, 유량계 |
스마트 수도미터

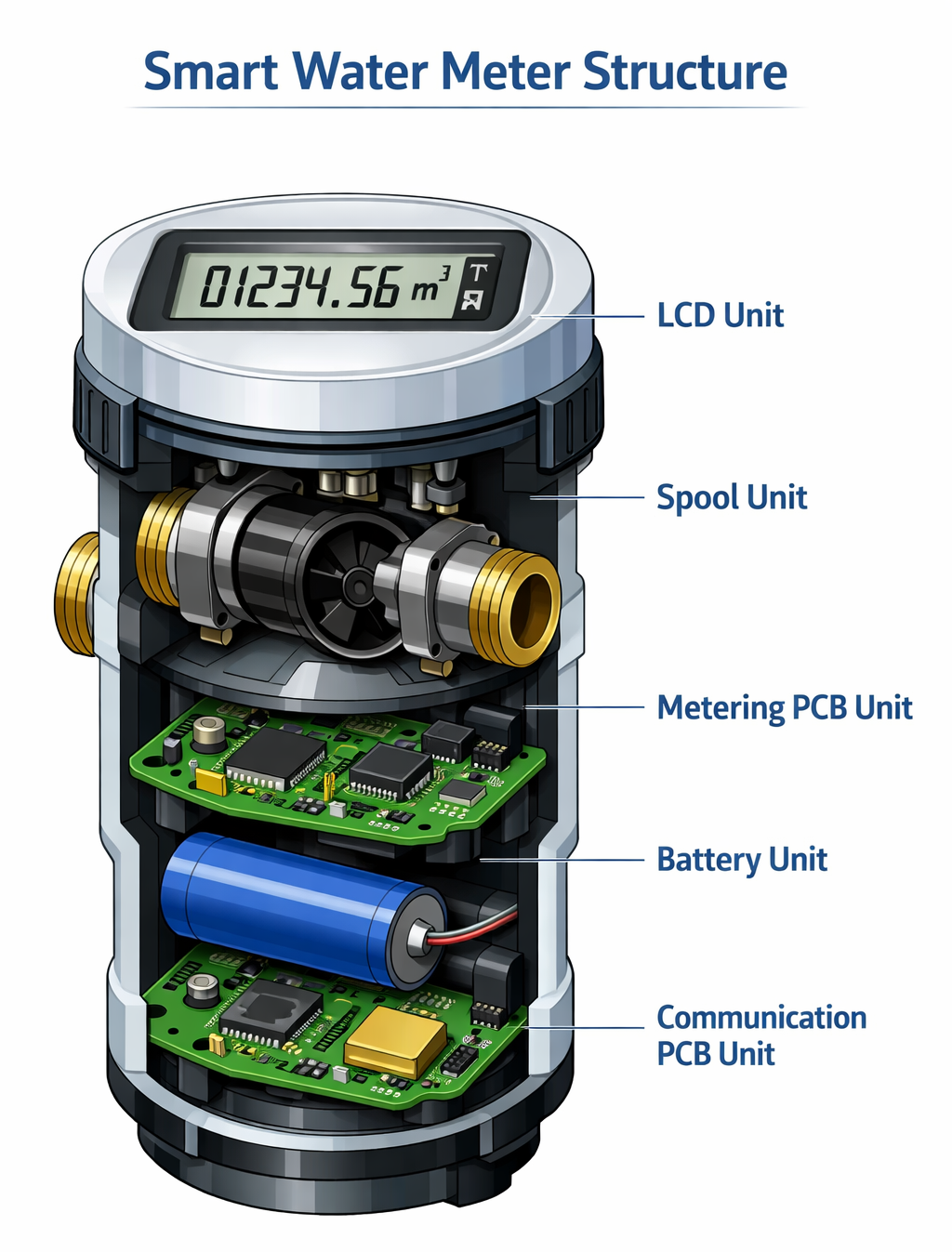

구성도
원통식으로 그려버렸네요~~ ^^
스마트 수도미터의 데이터 처리과정
| 단계 | 기능 |
| 유량 감지 | Spool Unit을 지나가는 물의 양을 센서가 감지(초음파형: 초음파 신호의 시간차로 유속 계산)하고 측정 |
| 아날로그 출력 | 초음파 신호의 시간차, 회전·전압·시간차 등 물리 신호 생성 |
| 디지털 변환 | 계량 PCB Unit의 ADC(Analog-to-Digital Converter)가 신호를 디지털( 0과 1)로 변환 |
| 데이터 처리 | 계량 PCB Unit의 MCU(Micro Control Unit)가 유량·총수량 계산하고 계산된 총수량은 LCD Unit에 표시 |
| 통신 전송 | 통신 PCB Unit을 통해 디지털 데이터가 통신망을 통해 원격 서버(AMI 시스템 등)로 데이터를 송신 |
수도미터 vs 유량계
| 구분 | 수도미터 | 유량계 |
| 측정 대상 | 총 사용량(적산 부피) | 순간 유량(속도, 질량 또는 체적) |
| 주요 용도 | 가정·상업용 수도 사용량 측정, 요금 부과 | 산업 공정 제어, 화학·석유·가스·환경 모니터링 |
| 측정 단위 | m³, L (누적량) | L/min, m³/h, kg/h 등 (유량) |
| 적용 범위 | 주거·상업 환경 | 다양한 액체 및 기체 |
| 재질 | 식수 적합 재질 (위생 기준 충족) | 유체 특성에 따라 스테인리스, 플라스틱 등 다양 |
| 기술 발전 | 스마트 수도미터 (원격검침, IoT 연동) | 초음파·전자식·코리올리·열선식 등 다양한 방식 |
| 예시 | 아파트 수도 사용량 계량기 | 공장 냉각수 유량계, 가스 유량계 |
기계식 수도미터 vs 스마트(IoT) 수도미터
| 구분 | 기계식 | 스마트 |
| 측정 방식 | 기계식(터빈, 피스톤 등)으로 물의 흐름을 회전 운동으로 환산 | 전자식 센서 기반, 디지털 신호로 정확한 계량 |
| 데이터 제공 | 계량기 눈금 직접 확인 | 원격검침, IoT 연동으로 실시간 데이터 전송 |
| 관리 방식 | 검침원이 현장 방문해 수치 기록 | 자동 검침, 클라우드 서버에 저장·분석 |
| 부가 기능 | 단순 누적량 표시 | 누수 감지, 이상 사용 패턴 알림, 요금 자동 산정 |
| 정확도 | 유량 변화·노후화에 따라 오차 발생 가능 | 고정밀 센서로 장기간 안정적 측정 |
| 편의성 | 사용자가 직접 확인해야 함 | 모바일 앱·웹에서 실시간 확인 가능 |
여러분의 집의 수도미터는 기계식인가요? 센서와 통신이 들어간 IoT 방식인가요?
⚙️ 스마트 수도미터 특징
- 원격검침: 무선 통신(NB-IoT, LoRa 등)으로 자동 전송.
- 데이터 분석: 사용 패턴 분석, 누수·이상 사용 탐지.
- 사용자 편의: 앱·웹에서 실시간 확인 가능, 요금 예측 기능 제공.
- 스마트시티 연계: 도시 물 관리 시스템과 통합, 효율적 자원 관리.
NB-IoT vs LoRa
| 구분 | NB-IoT | LoRa |
| 영문 | Narrowband IoT | Long Range |
| 주파수 | 면허 대역 (통신사 관리) | 비면허 ISM 대역 |
| 네트워크 | LTE/5G 기지국 직접 연결 | 게이트웨이 → 서버 중계 |
| 데이터 속도 | 최대 200 kbps | 최대 50 kbps |
| 보안성 | 높음 (통신사 관리) | 상대적으로 낮음 |
| 비용 | 통신사 요금 발생 | 구축 비용 저렴 |
| 적합 환경 | 도심·실내·스마트시티 | 농촌·산간·독립 네트워크 |
아하! 그럼 NB-IoT 방식은 USIM이 들어가겠군요!
스마트 수도미터 생산공정
| 전체공정명 | 세부설명 |
| 원부자재 가공 | 황동, 스테인리스, 합성수지 등의 원재료를 용광로, 사출성형기 등을 이용하여 주물부품, 합성수지부품 등을 가공하는 공정 |
| 내갑조립 | 사출성형된 합성수지부품 또는 P.C.B Ass'y를 조립하는 공정 |
| 내갑과 외갑조립 | 지시부(LCD Unit)와 계량부(센싱 PCB Unit)를 조립하는 공정 |
| 시험 및 조정 | 검사대에 제품을 설치하여 검정기준에 따라 성능 시험을 하는 공정 (규격별유량시험장치, 내압시험기) |
| 기물번호 표기 (각인 등) |
시험 및 조정이 완료된 제품에 기물번호를 표기하는 공정 (각인, 스티커 등) |
| 봉인 | 제품의 성능조작을 방지하기 위하여 봉인하는 공정 |
| 검정(형식승인) | 시험 및 조정, 각인, 봉인을 완료한 제품을 공인시험기관에서 검사하는 공정 |
[출처] 직접생산확인 기준서 고시
공정 순서가 바뀐 것이 아닌가?
형식승인(型式承認)이란?
- 정의: 제품이나 장비가 법령에서 정한 기술기준·성능요건을 충족했음을 국가기관(예: 국토교통부, 소방산업기술원 등)이 공식적으로 인정하는 제도.
- 목적: 안전 확보, 품질 보증, 시장에서의 신뢰성 확보.
- 적용 분야:
- 항공기 부품 (재료·장비 등)
- 철도용품 (차륜, 차축, 신호장치 등)
- 소방장비 (소화기, 유도등, 밸브 등)
형식승인과 표준 규격의 핵심 차이
| 구분 | 형식승인 | 표준 규격 |
| 성격 | 제도·절차 (정부 승인) | 기술 문서 (성능·안전 기준) |
| 목적 | 법적 승인, 시장 진입 허용 | 최소 요구조건 정의 |
| 관계 | 표준 규격 충족 여부를 검증 후 승인 | 형식승인의 근거가 되는 기준 |
| 결과물 | 형식승인서 발급 | 규격 문서 자체 |
관련 법령 및 지침
- 상위 법령: 「계량에 관한 법률」
- 제14조, 제21조, 제23조, 제24조에서 형식승인 및 검정 관련 규정.
- 시행령·시행규칙: 형식승인 절차, 검정기관 지정, 수수료 규정 등 세부사항 규정.
- 행정규칙(고시): 「수도미터 기술기준」
- 산업통상자원부 고시(예: 제2022-167호, 2022.10.14. 개정)
- 형식승인 기준, 검정 및 재검정 기준, 신규·변경 처리 기준 포함.
- 국제법정계량기구(OIML R 49) 권고 규격과 부합화.
수도미터 기술기준
[산업통상자원부고시 제2022-167호, 2022. 10. 14., 일부개정]
15mm 관 통과 스마트 수도미터 입니다. 측정과 데이터 전송을 위해 배터리가 보이네요. 아주 귀엽네요!
NB-IoT 방식의 통신이라 이라 USIM이 있네요. 센서 측정량이 5G/LTE 통해 디지털 0과1로 뿔뿔뿔 날아가겠네요~~
인천광역시 '백합칼국수와 계란죽'
백합! 한자로 흰 백(白) + 조개 합(蛤)
네이버지도
백합칼국수
map.naver.com
낚지 탕탕이 와 샤브샤브용 무안 낚지! 활기차네요~`^^
'조개의 여왕, 백합이 들어간 '백합칼국수 2인분 주문했습니다. 요즘 바지락 칼국수에 바지락이 없다는 기사를 보았습니다. 여왕님 '백합' 몇개 들어있을까요?
보이시나요? 여왕님 8개 입니다. 사이 좋게 나눠 먹으라고 짝수로...ㅎㅎ 크기는 500원 동전 보다 살짝 커요.
칼국수 면빨은 두툼!
약 5분 끓이면 여왕님이 자동으로 항복하십니다. 참고 기다려야지 급한 김에 면 넣치마세요~~.라고 서빙 아주머니가...
국물은 맹물이 아니라 조개 끓인 물인 것 같아요. 백합 8개로 국물 맛 내기는 어려지 않을까 나름데로 판단~~
사이즈는 500원 동전 크기입니다. 초고추장에 살짝 찍어서 먹으면 조개의 그 맛이랍니다. 4개이니 순식간에 입 안으로...ㅎㅎ 부족하면 백합 추가로 더 신청하면 됩니다.
칼국수 풍덩! 국물 맛이 점점 더 삼삼해요. 바지락과는 국물 맛이 다른데 차이를 표현하기는 쉽지 않네요. 좀 순한 맛이라 할까요?
후루룩 꿀걱~~ 국물 맛이 시원하고 깔끔해요
밥 한공기로 계란죽 만들기!
1) 국물 적정량 남기기 (** 국물을 적정량 안남기고 먹었다고 혼남^^)
2) 밥 한공기 넣고 3분간 휘휘 젓기.
3) 참기름 들어간 계란 넣고 휘휘~~
그럼 백합조개 맛과 참기름 향기가 조화로운 '계란죽' 완성! 바닥까지 모조리 다 먹어버렸습니다.
(시니어) 평점 : 3.0 (만점은 3점)
** 아주 아주 개운한 맛입니다.
** 계란죽도 부드럽고 맛있어요.
** 가격도적정!
오늘도 슬기로운 직생이였습니다. 배 불뚝이니 이제 운동가야죠~~^^
인천광역시 '저어새 생태학습관'
영어 : Black-faced Spoonbill
이것만 기억하세요~~ 얼굴과 부리가 검은색이고 천연기념물이다!
인천광역시 저어새 생태학습관
인천광역시 저어새 생태학습관, 저어새와 친구들, 저어새
bfs-ecocenter.kr
저어새(Black-faced Spoonbill, 학명 Platalea minor)는 대한민국의 천연기념물입니다.
종 전체가 천연기념물 제205호로 지정되어 있으며, 주요 번식지인 인천 강화 갯벌 및 저어새 번식지는 천연기념물 제419호로 별도로 보호되고 있습니다. 주차장 없습니다.!
천연기념물 강화 갯벌 및 저어새 번식지 (江華 갯벌 및 저어새 繁殖地) | 국가유산포털 | 국가유산 검색
천연기념물 강화 갯벌 및 저어새 번식지 (江華 갯벌 및 저어새 繁殖地) : 국가유산포털 - 국가유
www.heritage.go.kr
국제적 보호 현황
- IUCN 적색목록 등급: EN (Endangered, 절멸위기종)
- 전 세계 개체수: 약 2,250마리로 추정 (2024년 기준)
- 보호 활동: 번식지 접근 제한, 인공 부화 및 방사 프로그램 운영
멀어서~~ 저어새는 없는 듯하네요. 나는 모습이 갈매기인 듯.....ㅎㅎ.
원래의 목적이 산책인데...한 100m 정도라...
의문의 소나무 발견! 오른쪽으로 넘어졌는데 다시 위쪽으로 자란다??
주변에 아파트와 건너편에 고층 아파트를 만들고 있는데 '저어새'가 견딜 수 있을까요?
어린 아이들의 소망!
어른 여러분 그만 파고, 그만 부시고, 그만 지어요! 우리 모두 진정으로 '저어새'를 보호합니다.!
The End.
